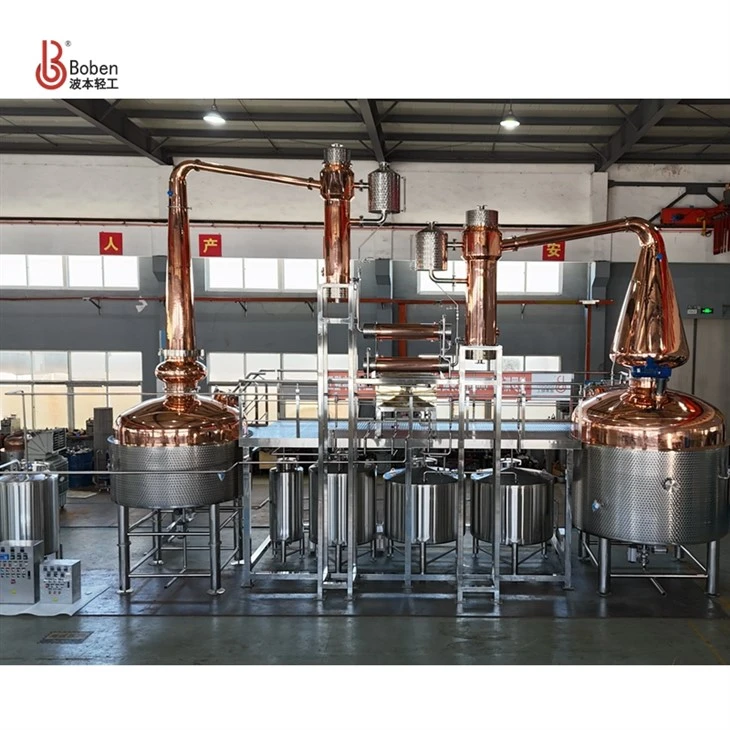

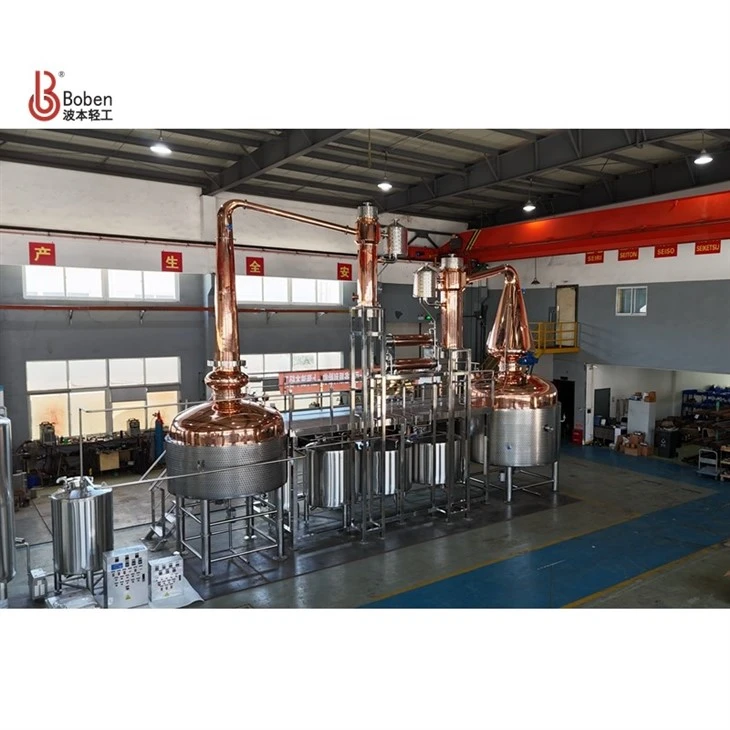

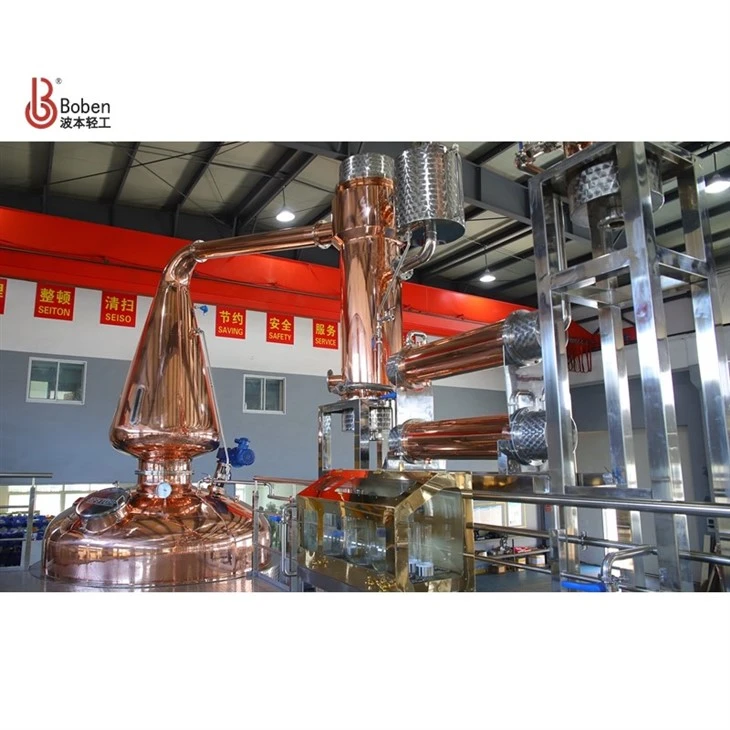

Kaksinkertainen kuparikastin still -järjestelmä - 6000 l ensisijainen ja 3600L sekundaarinen käsityötteetti
Skotlannin hienoimpien tislaamojen perinteessä valmistettu tämä kaksoiskuparasu Se6000 litran ensisijainen kuparipotti vielä(pese sti3600L: n toissijainen kupari vielä(Henki edelleen) tarkentaa huolellisesti henkeä, vangitsemalla vain ajon hienoimman "sydämen" poikkeuksellisen luonteen ja sileyden vuoksi.
Premium -kuparista valmistettu käsintehty tämä järjestelmä poistaa luonnollisesti rikkiyhdisteitä edistäen samalla mausteisten esterien muodostumista - aiton skotlantilaisen viskin tunnusmerkki. Perinteinen sipulin muotoinen muotoilu optimaalisilla Lyne-käsivarrella varmistaa oikean refluksin korkean hengen laadun saavuttamiseksi.
Ihanteellinen käsityöt ovat tislaamoiden tuottamiseen:
- Premium Single Malt Scotch -tyylinen viski
- Pieni erä bourbon ja ruki
- Innovatiiviset käsityöläiset
Tärkeimmät ominaisuudet:
✓ Aito Skotlannin kuparin käsityö
✓ Tarkkuus-suunnitellun kapasiteetin suhde (6000L: 3600L)
✓ Optimoitu maun maksimaaliseen kehitykseen
✓ Suora palo- tai höyryhaemmistovaihtoehdot
✓ Mukautettavat kaulamallit ja Lyne ARM -kokoonpanot
Tämä täydellinen tislausratkaisu tuo skotlantilaisen viskin legendaariset tuotantomenetelmät tislaamoosi yhdistämällä perinteisen taiteellisuuden luotettavaan suorituskykyyn tinkimättömän laadun alkoholijuomiin.

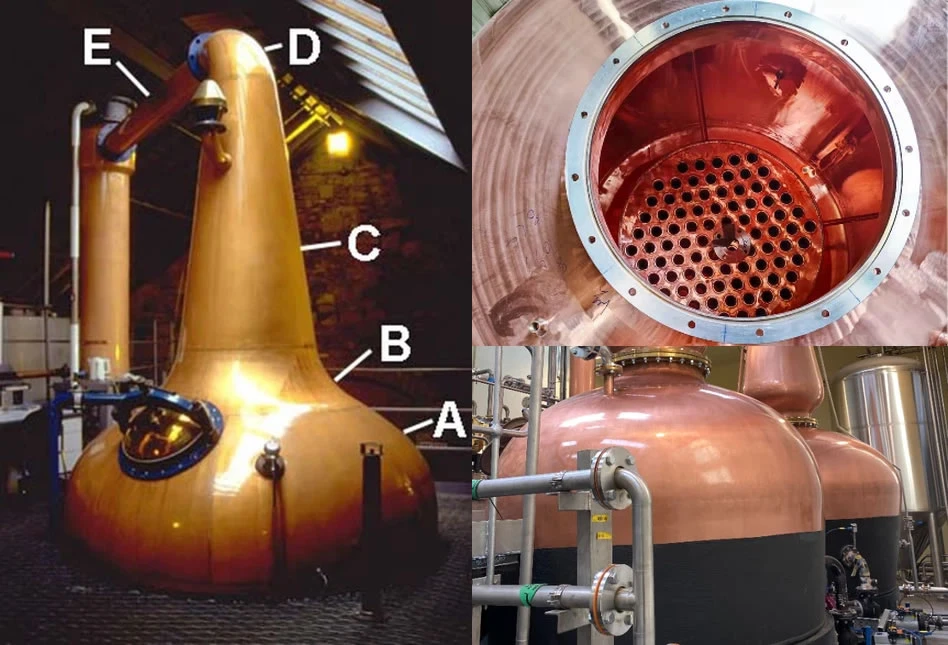

Potin kuvien lämmitys:
voi olla höyrykäyttöinen, suora tulipalo, höyryn lämmityskela
Epäsuorasti lämmitetty kattila näyttää edelleen täysin erilaiselta sisäpuolella. Pohja voidaan muotoilla hiukan kartiomaiseksi kohti keskustaa, niin että tislauksen jäännökset (pot -ale) voivat helposti virtata putkeen. Ensimmäisissä epäsuorissa lämmitysjärjestelmissä käytettiin yksinkertaisia käärmemuotoisia putkia. He juoksivat lähellä pohjaa ja seiniä, jotta lämmitysvaikutus säilyttää ulkopuolelta ja alapuolelta, kuten suoraan lämmitetyissä stillissä.
Potin yläosa vielä
Yllä olevan kuvan vielä voidaan nähdä jokaisen potin prototyyppinä. Yläosa koostuu neljästä perusalueesta. Ensimmäinen on pallomainen kansi A, joka peittää ruuan yläpuolella. Kartiomainen ja pitkä kaula C on kiinnitetty kansi väliliitäntä B.
Jäähdytyslauhdutin:
Materiaali:T2 -kupari;
Tyyli:Kuori- ja putkityyppi (pylvästyyppi), sisäiset kupariputket, keskellä olevia taipumuksia, alkoholikaasu kulkee kuoren puolen läpi ja jäähdytysvesi kulkee putken puolen läpi;
Idealisoitu irlantilainen skotlantilainen viskipotti edelleen tislaamon avaimet käteen
|
Mallasilo (valinnainen) |
Kuljetinjärjestelmä viljakuljettamiseksi myllylle Mitattavissa oleva ja säädettävä nopeus/tilavuus |
|
Jauhamylly |
Vasara/rulla (2/4)? >750 kg/h, jos suora syöttö Mashing -laitteeseen Räjähdyksen todistus |
|
Suuren lujuuden magneettihiukkastenpoistoaine |
AUGER/KULJOSTIJÄRJESTELMÄ KÄYTTÖÖN SIIRTÄ SIIRTÄÄ MASHING -LAITTEEN TAI JÄLKEEN |
|
Jauho |
Mitoitettu vastaavasti yhden täydellisen kuorman pitämiseksi mashing -laitteeseen Jauhamerkki |
|
Sosettava laite |
Mash/Lauter Tun |
|
Lämpötilamittari ja hallittavissa: |
Lämmitys ja jäähdytys |
|
Jauho |
Itsemattomana/viljakaavin (auto/manuaalinen?) Korkea vääntömomentin sekoittaja/viljasängyn haravointi positiivisella inversion-kontrollilla (ei-komplikaatio) ja VFD-nopeuden hallinta Irrotettava väärä pohja laajalle puhdistukselle |
|
Salata |
Kierrätys/Vorlauf -järjestelmä Sparking System (kyky piirtää heikoista vieraasta säiliöstä) asetettu saksalle/kärpäseen Automaattinen ohjausjärjestelmä (lämpötilat, ajat, volyymit, reseptit (RECIRC jne.) Viljakouru ja vietti jyvät/draff -kaivon Väärän pohjan paineen vapautusjärjestelmän alla |
|
Painovoima lisääntynyt keisarin (GIS)/heikko vieraasäiliö |
Kapasiteetti=mash Tun Lämpötilan hallinta Verhottu/eristetty |
|
Kuuma viina säiliö (valinnainen) |
Vesihuolto- ja suodatus-/käsittelyominaisuuksista riippuen |
|
Mash House Working Platform |
(Valinnainen tarvittaessa) |
|
Vierrepumppu |
VSD |
|
Lämmönvaihdin (viiltää vierailua ennen FV: n saavuttamista) |
Esisuodalla, jotta järjestelmän likaantumista on vähentänyt hiukkasia |
|
Virtausmittari |
(Vierailun tilavuuden tarkka seuranta) |
|
Hiivasäiliö |
(Valinnainen) |
|
Min 5% FV: n kapasiteetti |
|
|
Salata |
Lämpötilan hallinta |
|
Hiivapumppu |
(Valinnainen) |
|
Matala leikkaus (kalvo?) |
|
|
Fermenterit (4-12) |
(Pesun työkapasiteetti on edelleen) Asennettuja sekoittajia sekoittamaan Lees tarvittavissa resepteissä |
|
Jäähdytystakki |
Eristetty (valinnainen) |
|
Telineporttiviiva venttiilillä |
(Reseptejä, jotka sulkevat pois Lees) |
|
Salata |
Lämpötilanhallintajärjestelmä Hygieninen näytteenottoventtiili Tyhjennä linja venttiilillä Ylhäällä asennettu lasireiti Paine/tyhjiön vapautusventtiili Terveysputki |
|
Pesupumppu (x2, ellei painovoima ruokittu) |
|
|
Pesulaturi |
Kapasiteetti=pesun kapasiteetti Lämmönvaihtojärjestelmä lämmön palauttamiseksi potista ja esilämmityspesu ennen latausta Stiiloitu sallimaan pesun painovoiman syöttö edelleen (valinnainen) |
|
Pese edelleen 2600L |
Kapasiteetti ~ 2600L työkapasiteetti Lämmityshallinta Ulkoinen lämmönvaihdon lämmönlähde (valinnainen) tai höyrytakki/Bain Marie Lyhty suuntaa edelleen höyryn turbulenssin, kuparikontaktin, palautusjäähdytyksen ja katalyyttisen esteröinnin lisäämiseksi Kaksinkertainen näkymä kaulassa/päähän Extended (>4m Lyne Arm) Hämmentynyt kuori ja putken lauhdutin Lämpötila ja virtausohjaus Kyky näytteillä tisle QC -tarkoituksiin Kallionvastainen laite 4500 mm: n kaivo (lasiohjainen logo valinnainen) Verkko- tai takki kaula säädettävän palautusjäähdytysohjauksen sallimiseksi Automaattinen ohjausjärjestelmä (lämpötilat, ajat, volyymit, reseptit) |
|
Matalaviini-vastaanotin |
⅓ Pese vielä kapasiteetti Pystyy varastoimaan korkean kestävän alkoholin |
|
Matalaviehenetelöpumppu (2 x, jos käytät matalan viinien tasaisuussäiliötä) |
IECEX Sähköstandardi (räjähdyskestävä) |
|
Matalan viinien tasaisuussäiliö (valinnainen) |
10 x matalaviini-säiliön kapasiteetti Pystyy varastoimaan korkean kestävän alkoholin |
|
Spirit Charger (valinnainen) |
Hengen kyky edelleen Kohonnut, jotta painovoima voi syöttää edelleen hengelle (valinnainen) Pystyy varastoimaan korkean kestävän alkoholin |
|
Spirit Still 1250L |
Kapasiteetti ~ 1250L työkapasiteetti Lämmityshallinta Höyrytakki/Bain Marie Lyhty suuntaa edelleen höyryn turbulenssin, kuparikontaktin, palautusjäähdytyksen ja katalyyttisen esteröinnin lisäämiseksi Extended (>4m Lyne Arm) Hämmentynyt kuori ja putken lauhdutin Lämpötila ja virtausohjaus Kyky näytteillä tisle QC -tarkoituksiin Kallionvastainen laite 4500 mm: n kaivo (lasiohjainen logo valinnainen) Verkko- tai takki kaula säädettävän palautusjäähdytysohjauksen sallimiseksi Kyky ohjata tislevirta jopa 5 vastaanottimeen Automaattinen ohjausjärjestelmä (lämpötilat, ajat, volyymit, reseptit) |
|
Ennakkorakenteen vastaanotin (valinnainen) |
Räjähdyskestävä tuuletus Kalibroitu mittauskyky (L) Kyky pumppaamaan pestä laturia tai kannettavaa astiaa Pystyy varastoimaan korkean kestävän alkoholin |
|
Päähän vastaanotin Sondes -vastaanotin (valinnainen) |
Räjähdyskestävä tuuletus Kalibroitu mittauskyky (L) Kyky pumppaamaan henkiseen laturiin/still tai kannettavaan säiliöön Pystyy varastoimaan korkean kestävän alkoholin |
|
Keskiytynyt henki (sydämet) vastaanotin |
Räjähdyskestävä tuuletus Kalibroitu mittauskyky (L) Kyky pumppata uusiin make -säiliöihin tai kannettaviin säiliöihin Pystyy varastoimaan korkean kestävän alkoholin |
|
Feints -vastaanotin |
Räjähdyskestävä tuuletus Kalibroitu mittauskyky (L) Kyky pumppata pese-/henkilaturi tai kannettava säiliö Pystyy varastoimaan korkean kestävän alkoholin |
Vaadittavat pumput yllä oleville vastaanottimille
|
Uusi Make Tank |
Räjähdyskestävä tuuletus Kalibroitu mittauskyky (L) Pystyy varastoimaan korkean kestävän alkoholin |
|
Uusi Make Pump |
IECEX arvioi |
|
Tynnyrin täyttöjärjestelmä |
Massavirtamittari tai kansallisesti kalibroitu asteikko Ei tappiota täyttöjärjestelmä Höyryn palautus |
|
CIP -järjestelmä |
Pystyy toimittamaan kaikki prosessilaitteet |
|
Jäähdytysjärjestelmä (glykol) |
Pystyy jäähdyttämään jopa 12 fermentorin kapasiteettia |
|
Glykolisäiliö |
Ammoniakki tai muut ympäristöystävälliset kylmäaineet |
|
Jäähdytystorni |
Pystyy tarjoamaan lauhduttimia Bakteerien automaattinen annostelu (Legionella) |
|
Kattila |
Pystyy toimittamaan mash tun-, still- ja laitosprosessin vettä |
|
Putkisto/letkut |
Tarvittaessa Elintarvikelaatu Lämmön sietävä Etanoli sopiva CIP -kemiallinen sietokykyinen Ei -kiehu - HDPE tai muu |
|
Suodatettu/käsitelty vesijärjestelmä |
Rouva UV -sterilointi Puuhiilen suodatus |
|
Jätevesikäsittelyjärjestelmä |
Lämpötila ja pH -korjaus Kiinteät aineet asettuvat ja poistavat |
|
Suodatus-, pullotus- ja merkintälaitteet |
Auto-/manuaalinen IECEX -yhteensopiva |
|
Ilmakompressori |
(valinnainen) |
|
Ilma -venttiilien ja kalvopumppujen toimitus |
|
|
Mittauslaite |
|
|
Alkometrit |
|
|
SG -hydrometrit |
|
|
pH -mittari |
|
|
Lab -laitteet (valinnainen) |
Mikroskooppi Sytometri |
|
Trukki/sähköinen pinostaja |
Sähkö (ei päästöjä eikä sytytyslähdettä) |
|
Kuormalava |
>2000 kg SWL |
|
Tynnyriteline |
Gorilla -pinottavat tynnyritelineet |
|
Varaston hyllyt |
|
|
Kemiallinen säilytyskaapit |
Oksidatiiviset materiaalit Pelkistävät materiaalit |
|
LVI -järjestelmä |
Riittävä ilmanvaihto etanolihöyryn tai hiilidioksidin ja mallaspölyn/jauhojen kohtuuttoman muodostumisen estämiseksi |
|
Palonsammutusjärjestelmä |
|
|
Viemäröinti |
|
Laitteiden luettelo 3500 litran pesukotista, 2500 litran henkipott
| EI. | Nimi | Eritelmä | Quty |
| 1 | 3500L kupariviskipesu Still | 3500L | 1 |
| 2 | 2500 litran kupariviski henki edelleen | 2500L | 1 |
| 3 | Henki turvallinen | Glass & SS -yhdistelmä | 1 |
| 4 | Käyttöjärjestelmä | Ruostumattomasta teräksestä 304 | 1 |
| 5 | 1500 litran matalan viinin keräyssäiliö | 1500L | 1 |
| 6 | 1200L Spirit Hearts kerää säiliötä | 1200L | 1 |
| 7 | 1200L: n henkipäät ja hännän keräyssäiliö | 1200L | 1 |
| 8 | 2,2 kW: n siirtopumppu pesukeskukselle & Henkipäät, henki häntä |
2,2 kW | 1 |
| 9 | 0,75 kW hengen sydämen siirtopumppu | 0,75 kW | 1 |
| 10 | 4000L alkoholin varastosäiliö | 4000L | 1 |
| 11 | Aukon tehdas | 1000 kg/h | 1 |
| 12 | Ruokintakuljetin ruokinta | vastaava | 1 |
| 13 | 7000L Mash Lauter Tun | 7000L | 1 |
| 14 | Heikko vieraasäiliö | 2500L | 1 |
| 15 | 16㎡ Kaksi vaihetta levyn lämmönvaihdin | 16㎡ | 1 |
| 16 | MT SS -käyttöalusta | SS -käyttöalusta | 1 |
| 17 | 4000 litran kuumavesisäiliö | 4000L | 1 |
| 18 | 2,2 kW kuumavesipumppua | 2,2 kW | 1 |
| 19 | 15000L: n fermenaatiosäiliö | 15000L | 6 |
| 20 | 2,2 kW kärrypumppu | 2,2 kW | 1 |
| 21 | elintarvikeketku | 6m 2kpl, 8m 2kpl | 4 |
| 22 | Höyrygeneraattori | 600 kW | 1 |
| 23 | 60 hevosvoiman jäähdytin | 60 hevosvoimaa | 1 |
| 24 | Jäähdytys kiertävä vesisäiliö | 12000L | 1 |
| 25 | Kylmävesipumppu 5,5 kW | 5,5 kW | 1 |
| 26 | Sähköohjauslaatikko (manuaalinen painiketyyppi) | Räjähdyksenkestävä sähköohjauslaatikko | 1 |

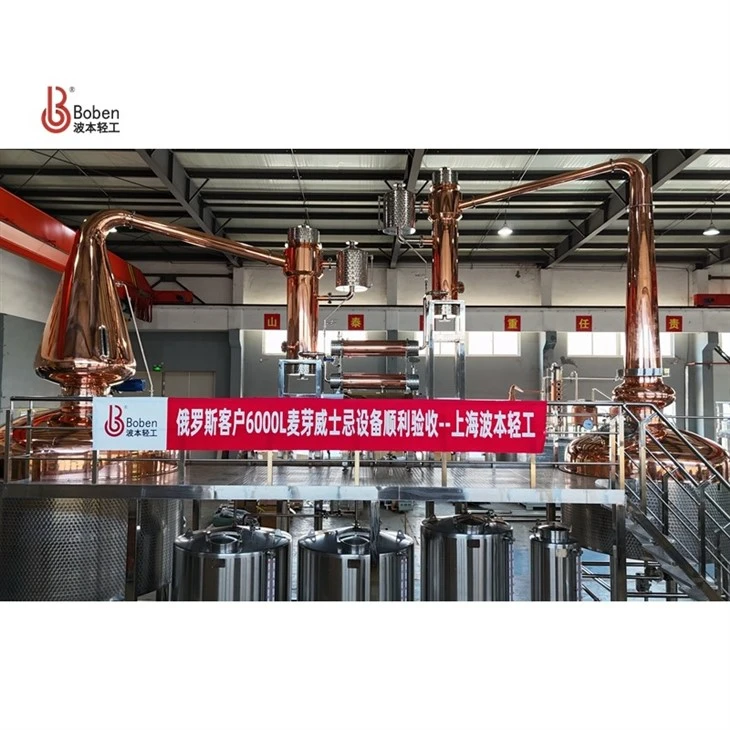

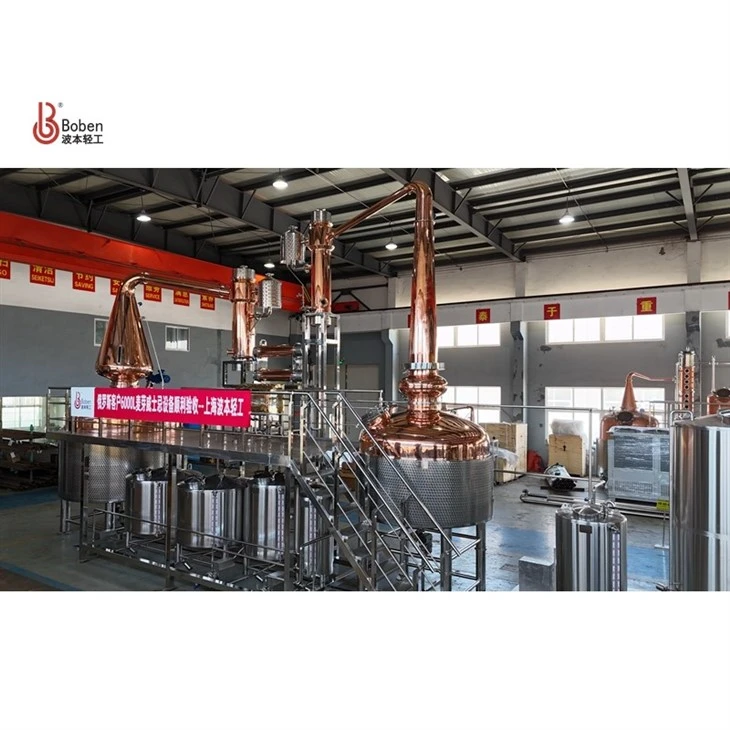

Projektin kohokohdat
Meillä on kunnia tehdä yhteistyötä tämän johtavan venäläisen tislaamon kanssa, toimittamalla aTäydellinen viskin tuotantojärjestelmä, mukaan lukien:
Kello 1. MALT -käsittelyjärjestelmä
1000 kg/h mallasmurskain
1000 kg/h kuljetin
14. Mashing -järjestelmä
4000L Mash Tun & Lauter Tun
6000L kuumavesisäiliö
Levyn lämmönvaihdin (20+20 ㎡)
Ruostumattomasta teräksestä valmistettu alusta ja ohjauspaneeli
3. Käymisjärjestelmä
7 x 6300L fermentointisäiliöt
3,0 kW: n siirtopumput
Elintarvikeltkut ja käymisen ohjauspaneeli
4. tislausjärjestelmä
6000 litran viskipotti (räjähdyksenkestävällä sekoittajalla)
3600L: n viskin tasasuuntaaja
Alkoholin turvallisuusjärjestelmä ja keräyssäiliöt
Ruostumattomasta teräksestä valmistettu käyttöjärjestelmä
PLC -ohjauspaneeli
5. Käymissäiliöiden jäähdytysjärjestelmä
40 hevosvoiman jäähdytinyksikkö
8000L jäähdytysvesisäiliö
3KW jäähdytyspumppu
6. Putkisto ja sähköasennus
Täydelliset putkilinja- ja venttiililiitännät soseuttamiseen, tislaus- ja jäähdytysjärjestelmiin
Johdotus, signaalikaapelit ja viemärikomponentit
Seuraavat vaiheet: Lopullinen tarkastus ja toimitus
Tuotanto etenee sujuvasti, ja odotammevalmistuminen tämän kuukauden loppuun mennessä. Odotamme asiakkaan tarkastusta ja olemme varmoja siitä, että korkealaatuiset laitteemme täyttävät heidän odotuksensa.
Tämä projekti on merkittävä virstanpylväs kansainvälisessä yhteistyössämme, ja olemme innostuneita potentiaalistapitkäaikainen yhteistyöVenäjän kumppanimme kanssa.
1. Maksutapa: 50% etukäteen, 50% ennen tehtaan vapautuksen lähetystä.
2. Tarjoa pätevyys: 30 päivää.
3. Laitteiden takuuaika on yksi vuosi.
4. Huomautuksia:
4.1. Yllä oleva suunnitelma on alustava suunnitelma, voimme mukauttaa tai suunnitella lainaus asiakasvaatimusten mukaisesti.
4.2. Sopimuksen allekirjoittamisen jälkeen tuotanto on suoritettava molemmat osapuolet lopulta vahvistamien suunnittelupiirustusten mukaan.
4.3. Lainaus viittaa prosessikokoonpanoon, laite sijoitetaan suunnittelun asettelun mukaisesti ja sitä voidaan muuttaa myöhemmin asiakasvaatimusten mukaisesti.
